Bộ điều khiển CNC 4 trục UC300 MACH3 USB

Bo mạch điều khiển CNC được thiết kế để dễ dàng kết nối với máy tính xách tay hoặc máy tính để bàn và hoạt động hoàn hảo. Việc tạo kết nối trực tiếp hoặc thông qua bộ định tuyến đều rất đơn giản. Hệ thống điều khiển CNC này có từ 3 đến 6 trục với tốc độ làm việc tối đa 300KHz cho mỗi trục.

Bộ điều khiển CNC này có nguồn điện chính 24 VDC với dòng điện hơn 1A. Ngoài ra, bộ điều khiển có 10 cổng đầu ra kỹ thuật số và 12 cổng đầu vào. Thậm chí, bạn có thể điều chỉnh tốc độ từ 10V cho trục chính. Với chip điều khiển ARM, bạn có thể vận hành máy CNC này.

Thông số kỹ thuật

UC300 là bộ điều khiển chuyển động ngoài hiệu suất cao dành cho Mach3, với phần mềm Mach 3 giao tiếp qua cổng USB, hỗ trợ MPG tiêu chuẩn và Digital Dream MPG. Thiết bị có thể giao tiếp với mạng máy tính điều khiển. Kết nối mạng có thể được thiết lập bằng kết nối trực tiếp qua cổng USB.
Máy tính kết nối với UC300 thông qua cáp USB tiêu chuẩn. Tốt nhất nên bọc cáp USB để giảm nhiễu.
Thiết bị có thể được sử dụng để điều khiển máy công cụ với động cơ bước hoặc động cơ servo có giao diện xung và hướng; bộ điều khiển có thể xuất ra tần số bước tối đa 300kHz cho mỗi trục và có thể hoạt động với tối đa 6 trục. Bộ điều khiển có tùy chọn 3-6 trục cho người dùng.

Bộ điều khiển chuyển động CNC hỗ trợ 3-6 trục (X, Y, Z, A, B, C) tùy chọn, tần số đầu ra tối đa 300 KHz/trục;
Giao tiếp USB với phần mềm Mach 3;
Nguồn điện chính 24VDC, dòng điện phải lớn hơn 1A;
IO Power là nguồn điện đầu vào 24VDC, và dòng điện phải lớn hơn 1A (Nhờ nguồn điện IO này, hệ thống đã cung cấp nguồn cho các cổng IO. Vì vậy, không cần nguồn điện ngoài cho cổng IO nữa).
12 cổng đầu vào kỹ thuật số cách ly quang học, 10 cổng đầu ra kỹ thuật số cách ly quang học;
1 cổng đầu ra analog 0-10V điều chỉnh tốc độ cho trục chính (có thể chuyển sang cổng đầu ra PWM);
Chip điều khiển chuyển động ARM, Hai đầu ra rơle;
Sản phẩm tương thích với hệ thống đo MPG tiêu chuẩn và hệ thống đo MPG kỹ thuật số Dream MPG.

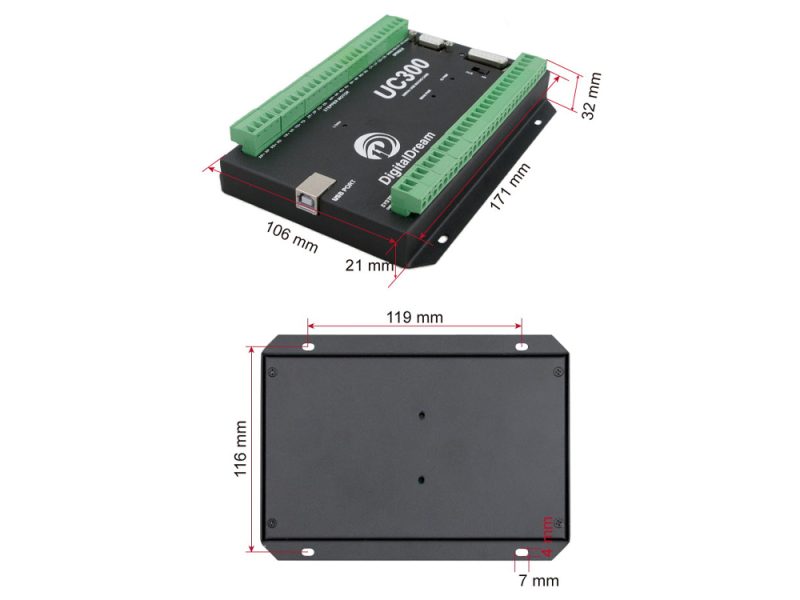

Kích thước bản vẽ

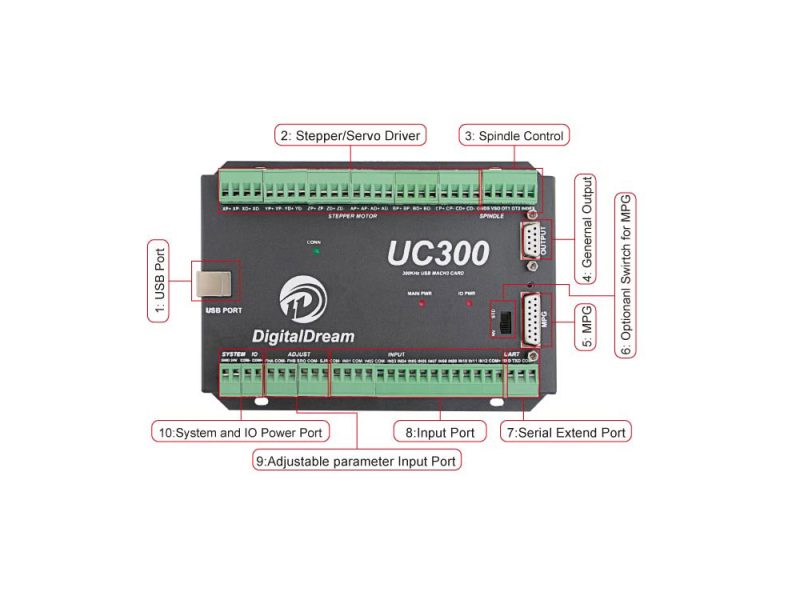

Các cổng kết nối

1: Giao diện giao tiếp USB với PC
2: Cổng kết nối bộ điều khiển động cơ bước/servo
3: Cổng đầu ra điều khiển trục chính
4: Giao diện đầu ra chung
5: Cổng MPG
6: Công tắc chức năng cho MPG: MPG tiêu chuẩn hoặc MPG kỹ thuật số Dream
7: Cổng mở rộng nối tiếp
8: Cổng đầu vào: Giới hạn/Vị trí gốc/Đầu dò, v.v.
9: Cổng đầu vào tham số điều chỉnh 10: Cổng nguồn hệ thống chính và I/O
