Trong kỷ nguyên tự động hóa máy móc và sản xuất thông minh, các cơ cấu truyền động tuyến tính đóng vai trò cốt lõi như hệ thống cơ xương của robot công nghiệp. Guangdong Chuang Feng Precision Machinery Co., Ltd (thường được biết đến với thương hiệu Chuangfeng Seiko hay CF Motion), thành lập từ năm 2004 tại Chu Hải, Quảng Đông, Trung Quốc, là một trong những nhà sản xuất tiên phong chuyên sâu về Nghiên cứu & Phát triển (R&D) và chế tạo các hệ thống bàn trượt tuyến tính, robot tọa độ Descartes (Cartesian Robot) và động cơ tuyến tính hàng đầu thế giới.

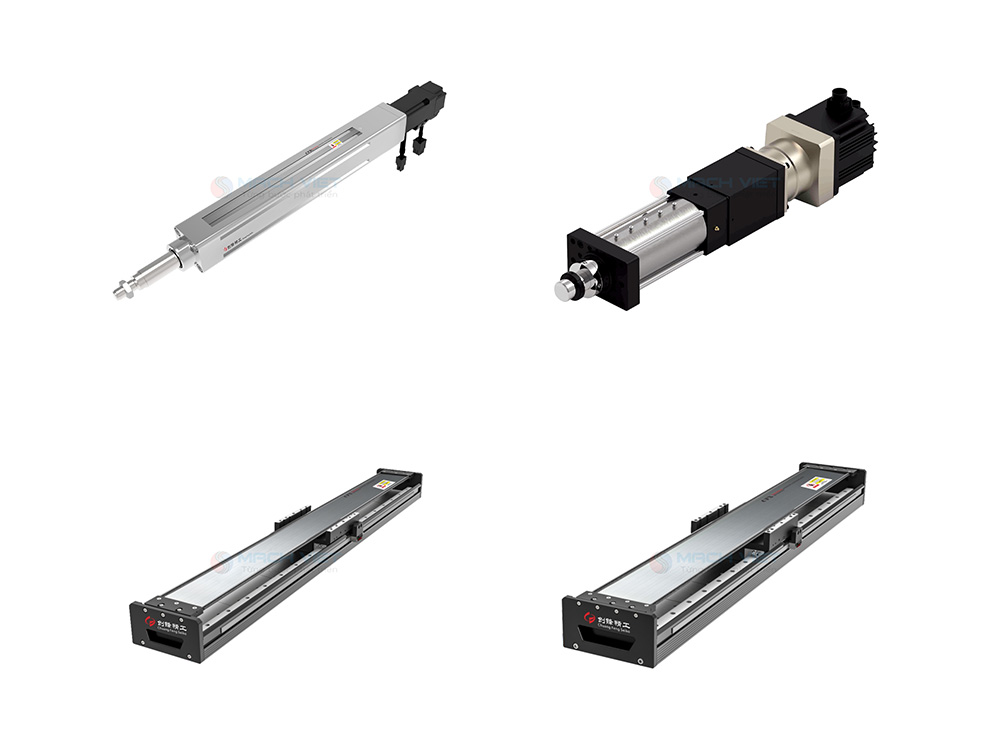

1. Phân loại các dòng Module tuyến tính (Robot đơn trục) của CF Motion
Dải sản phẩm của CF Motion rất đa dạng, bao gồm hơn 11 dòng cấu hình tiêu chuẩn có thể tùy biến linh hoạt về hành trình, tải trọng và tốc độ dịch chuyển. Dựa trên cơ cấu truyền động cốt lõi, sản phẩm được chia thành các danh mục chính sau:
1.1. Dòng Mô-đun Truyền Động Vít Me Bi Tích Hợp
(Built-in Ball Screw Actuator – CFG Series)
Đây là dòng module tuyến tính sở hữu độ chính xác cao nhất trong nhóm truyền động cơ khí truyền thống nhờ tích hợp hệ thống vít me bi chuẩn xác cùng các thanh dẫn hướng và con trượt ngay bên trong cấu trúc định hình.
- Đặc tính kỹ thuật điển hình (Ví dụ Model CFG15): Độ chính xác lặp lại đạt tới mức ±0.01 mm.
- Khả năng chịu tải: Tải trọng dịch chuyển tối đa theo phương ngang lên tới 120 kg và theo phương thẳng đứng (nâng hạ) lên tới 50 kg.
- Ưu điểm: Cấu trúc dạng hộp kín nhỏ gọn, độ cứng vững cơ học cao, triệt tiêu tối đa hiện tượng rung lắc và độ rơ lỏng cơ khí, vận hành vô cùng êm ái.
- Ứng dụng phù hợp: Phù hợp tuyệt đối cho các ứng dụng đòi hỏi độ định vị chính xác cao như máy cắt laser, máy phun keo CNC, máy hàn linh kiện, và hệ thống kiểm tra bo mạch điện tử.
1.2. Dòng Mô-đun Truyền Động Dây Đai Tích Hợp
(Built-in Belt Actuator – CFA / CFT / CFS Series)
Đối với các ứng dụng đòi hỏi tốc độ chu kỳ cực nhanh trên một khoảng cách hành trình dài, dòng module truyền động dây đai đai răng của CF Motion là giải pháp tối ưu kinh tế hàng đầu.
- Cơ cấu truyền động: Sử dụng dây đai răng cấu trúc đặc biệt được gia cường bằng các lõi thép chịu lực (Steel cords reinforced toothed belt) chống co giãn.
- Hiệu suất vận hành: Tốc độ dịch chuyển cực đại có thể đạt đến 5000 mm/s (5 m/s).
- Phạm vi hành trình: Chiều dài hành trình tiêu chuẩn đơn trục lên tới 6 mét, và có thể mở rộng dài hơn nữa nhờ cấu trúc nối trục chuyên dụng.
- Độ chính xác: Độ chính xác lặp lại duy trì ổn định ở mức ±0.05 mm.
- Ứng dụng phù hợp: Các ứng dụng phân loại sản phẩm tốc độ cao, gắp nhả đóng gói (Pick and Place), hệ thống kho vận tự động, chuyển dịch vật liệu giữa các dây chuyền lớn.
1.3. Bàn Trượt Tuyến Tính Tích Hợp Dạng Mỏng
(Low-profile Embedded Ball Screw – CFL Series)
Dòng CFL Series được thiết kế tối ưu hóa cấu trúc hình học nhằm phục vụ các không gian lắp đặt bị giới hạn nghiêm ngặt về chiều cao.
- Đặc điểm thiết kế: Chiều cao mô-đun được hạ thấp tối đa (Low-profile), con trượt và ray dẫn hướng nhúng sâu vào thân nhôm định hình tạo sự gọn gàng vượt trội.
- Thông số cấu hình (Tiêu biểu dòng CFL5): Đồng bộ trực tiếp với động cơ Servo tiêu chuẩn (ví dụ công suất 100W). Bước vít me linh hoạt lựa chọn giữa 5mm, 10mm, hoặc 20mm tùy vào yêu cầu tốc độ/lực đẩy.
- Khả năng hoạt động: Tốc độ tối đa 1000 mm/s. Tải trọng phương ngang tối đa 40 kg, phương đứng 10 kg. Hành trình hiệu dụng linh hoạt trong khoảng từ 50 mm đến 800 mm (bước tăng mỗi 50mm).
- Độ chính xác lặp lại: Đạt mức cực cao ±0.01 mm.
1.4. Mô-đun Động Cơ Tuyến Tính Siêu Chính Xác
(Linear Motor Module – CFX Series)
Đây là đỉnh cao công nghệ truyền động không tiếp xúc của CF Motion, loại bỏ hoàn toàn các liên kết cơ học trung gian dễ bị mài mòn như vít me hay dây đai, đưa động cơ truyền động trực tiếp thẳng tới bàn trượt.
- Độ chính xác cấp độ vi-mét: Độ chính xác lặp lại đạt mức kỷ lục ±2 μm (0.002 mm).
- Động học mạnh mẽ: Tốc độ di chuyển tối đa đạt 5 m/s kết hợp với gia tốc khởi động cực lớn mà không lo xảy ra hiện tượng trượt bước hay trùng đai.
- Hệ thống điều khiển: Tương thích hoàn hảo với các chế độ điều khiển xung (Pulse Train) và các chuẩn truyền thông Bus công nghiệp tốc độ cao.
- Môi trường ứng dụng: Vì không sinh bụi do ma sát cơ khí, dòng CFX (ví dụ CFX17) vô cùng lý tưởng cho môi trường phòng sạch (Clean Room), các ứng dụng sản xuất chất bán dẫn, lắp ráp vi mạch chip, hay kiểm tra kính hiển vi quang học độ phân giải cao.
1.5. Mô-đun Truyền Động Thanh Răng – Bánh Răng
(Rack & Pinion Linear Modules)
Đối với các ứng dụng tải trọng nặng kết hợp hành trình siêu dài mà vít me bi không thể đáp ứng được do hiện tượng võng trục (vít me bị uốn cong khi quá dài), dòng thanh răng – bánh răng của CF Motion xuất hiện như một giải pháp thay thế hoàn hảo. Cơ cấu này giữ được độ cứng vững cơ học đồng đều trên toàn bộ chiều dài hành trình và cung cấp lực đẩy vô cùng mạnh mẽ.
1.6. Mô-đun Tuyến Tính Thân Thép Cường Lực
(Steel Body Actuator – KK Series)
Khác với các dòng sử dụng thân nhôm định hình, dòng KK Series sử dụng cấu trúc thân bằng thép đúc nguyên khối được gia công chính xác cao. Hệ thống rãnh dẫn hướng được mài trực tiếp trên thân thép giúp giảm thiểu tối đa kích thước bao khổ nhưng lại tăng cường khả năng chịu mô-men xoắn uốn/xoắn lật cực đại theo nhiều hướng, thích hợp với các máy gia công chịu lực ép lớn.
2. Bảng tổng hợp so sánh các dòng cơ cấu truyền động chính của CF Motion
| Dòng sản phẩm (Series) | Cơ chế truyền động | Đặc tính kỹ thuật & Ưu thế nổi bật |
| CFG Series | Vít me bi tích hợp (Built-in Ball Screw) | Độ lặp lại ±0.01 mm, tải ngang tới 120kg, tải đứng tới 50kg. Độ cứng vững cao, chống rung lắc, chạy êm. |
| CFA / CFT / CFS | Dây đai răng lõi thép (Belt Driven) | Tốc độ siêu cao lên đến 5 m/s, hành trình dài tới 6m (có thể nối dài), độ lặp lại ±0.05 mm, tiếng ồn thấp. |
| CFL Series | Vít me bi dạng mỏng (Low-profile) | Thiết kế siêu mỏng tiết kiệm không gian, tích hợp sẵn Servo 100W, hành trình 50-800mm, độ chính xác ±0.01 mm. |
| CFX Series | Động cơ tuyến tính (Linear Motor) | Độ chính xác tuyệt đối ±2 μm, tốc độ nhanh 5 m/s, gia tốc cực lớn, không mài mòn cơ khí, chuẩn phòng sạch. |
| Rack & Pinion | Thanh răng – Bánh răng | Chuyên trị hành trình siêu dài kết hợp tải trọng nặng, lực đẩy mạnh mẽ, không bị giới hạn cơ học uốn võng trục. |
| KK Series | Thân thép đúc cường lực | Độ cứng vững cơ học tối đa, chịu mô-men xoắn xoay lớn, mài rãnh trực tiếp, ứng dụng gia công chịu lực lực nén lớn. |
3. Khả năng tích hợp mở rộng thành Robot Cartesian đa trục
Một trong những điểm mạnh cốt lõi của các module tuyến tính CF Motion chính là tính module hóa (Modularity). Các robot đơn trục có thể dễ dàng ghép nối với nhau bằng các phụ kiện gá lắp tiêu chuẩn của hãng để tạo thành các hệ thống Robot tọa độ vuông góc (Cartesian Robots) đa trục tùy chọn:
- Hệ Robot dạng 2 trục (XY / XZ): Sử dụng cấu hình tay đỡ (Cantilever) hoặc cấu hình cổng trục (Gantry), tiêu biểu như các mã hệ thống đa trục XYT870-G (liên kết trục CFT22M và CFS17) hoặc XYTD660-G (liên kết hai trục CFT14M).
- Hệ Robot dạng 3 trục (XYZ) hoặc 4 trục: Thiết lập các hệ thống gắp thả tự động phức tạp trong không gian 3 chiều, tích hợp xích dẫn cáp (Cable chain), cảm biến giới hạn hành trình (Limit switch) đồng bộ, giúp các kỹ sư cơ điện tử giảm bớt thời gian tính toán cơ khí tối đa.
Các dòng module tuyến tính của hãng CF Motion mang lại giải pháp công nghệ toàn diện cho bài toán chuyển động thẳng trong công nghiệp. Nhờ vào sự đa dạng từ phân khúc kinh tế (dây đai) cho đến phân khúc siêu chính xác (động cơ tuyến tính CFX), sản phẩm đáp ứng trọn vẹn yêu cầu khắt khe của nhiều ngành công nghiệp mũi nhọn như: lắp ráp linh kiện điện tử, đóng gói thực phẩm/dược phẩm, tự động hóa ngành sản xuất ô tô, pin năng lượng mặt trời và thiết bị y tế.
