Mạch CNC BOB Mach3 LPT V1

Trong thế giới CNC D.I.Y, phần mềm Mach3 CNC của Ansoft chạy trên nền tảng Window có thể nói là 1 trong những phần mềm CNC phổ thông nhất và nhiều người dùng nhất cho đến thời điểm hiện tại. Để đảm bảo tín hiệu nội suy được Real time (đáp ứng được thời gian thực) cho các trục X, Y, Z của máy CNC hãng Ansoft đã chọn giao thức truyền tín hiệu qua cổng LPT (tín hiệu được truyền song song đồng thời với nhau).

Trên thế giới có rất nhiều nước dùng Mach3 để DIY máy CNC của mình như Ấn Độ, Trung Quốc, Việt Nam, … và tại Việt Nam có rất nhiều đơn vị, cá nhân, tổ chức sản xuất mạch CNC BoB Mach3 LPT, tiêu biểu là Startup MẠCH VIỆT CNC.

         Vào thời điểm năm 2015, MẠCH VIỆT CNC đã cho ra phiên bản Mạch CNC BoB Mach3 LPT V1.1 thương mại đầu tiên trên chính website MachViet.com, hôm nay chúng ta cùng nhìn lại xem hãng đã phát triển sản phẩm của mình như thế nào.

1. Mạch CNC BoB Mach3 LPT V1.1 ra bản thương mại cuối năm 2015

• Sử dụng 1 cổng LPT giao tiếp, 1 cổng USB cấp nguồn 5V
• Các chân tín hiệu được ghi rõ ràng trên mạch, dễ sử dụng
• Điều khiển 4 trục X, Y, Z, A dạng tín hiệu đơn
• Có relay điều khiển on/off biến tần nhưng chưa có khối Analog 0-10V
• Khối tin hiệu đầu vào chưa được “cách ly” với mạch CNC
• Mạch CNC thiết kế đơn giản, chưa có bảo vệ IC, chống nhiễu ESD, chưa có ChargePump

2. Mạch CNC BoB Mach3 LPT V1.2 ra bản thương mại vào năm 2016

Mạch CNC BoB Mach3 phiên bản này kế thừa được ưu điểm phiên bản trước và khắc phục được thêm các yêu tố:

• Relay dịch chuyển vị trí và có thêm khối Analog điều khiển biến tần
• Khối tín hiệu đầu vào đã được “Cách ly” với mạch CNC
• Mạch CNC thiết kế tối ưu hơn nhưng chưa có bảo vệ IC đệm, chưa có ChargePump

3. Mạch CNC BoB Mach3 LPT V1.3.1 ra bản thương mại vào năm 2017

Mạch cnc bob Mach3 phiên bản này vẫn theo lối thiết kế tối giản nhưng dễ sử dụng, kế thừa ưu điểm của phiên bản V1.2, thay thế IC 74HC45 thành linh kiện dán giúp mạch có diện mạo mới

• Thiết kế thay đổi, dễ sử dụng cho người dùng, tăng tính năng “an toàn”
• Khối Analog được tinh chỉnh lại cho phù hợp
• Thêm khối Chargepump làm tăng tính năng an toàn cho máy CNC khi máy tính khởi động hoặc tắt máy
• Bên cạnh đó mạch thiết kế đã có tính năng Charge Pump

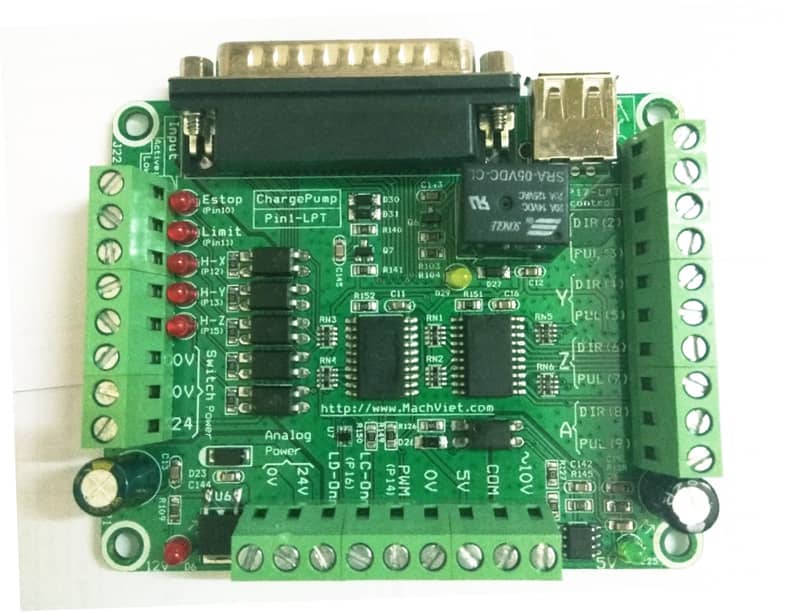

4. Mạch CNC BoB Mach3 LPT V1.3.3 ra bản thương mại vào năm 2018

Sau khi ra mắt mạch cnc BoB Mach3 V1.3.1 đã rất ổn định và có tính năng ChargePump làm khác biệt với các sản phẩm đến từ Trung Quốc, năm 2018 MẠCH VIỆT CNC đã tối ưu hơn thiết kế cho bob Mach3 LPT V1, thiết kế lại khối charge pump nhỏ gọn hơn, hiệu quả hơn, thiết kế thêm các thành phần bảo vệ IC đệm tốt hơn và ở phiên bản bob Mach3 V1.3.3 này Mạch Việt đã thêm tính năng cắt khắc Laser.

• Mạch được thiết kế dùng linh kiện dán nhỏ gọn 90%
• Thêm các thành phần bảo vệ IC, tăng độ bền, tuổi thọ cho mạch CNC
• Khối Charge Pump được thiết kế lại nhỏ gọn hơn, hiệu quả hơn
• Thêm tính năng Laser với phần mềm Laser miễn phí tích hợp trên phần mềm Mach3 CNC

5. Mạch CNC BoB Mach3 LPT V1.4.1 ra bản thương mại năm 2023

 Mạch Việt không phát triển thêm các sản phẩm về Mach3 CNC từ năm 2018 thì đến năm 2023, Mạch Việt CNC đã nâng cấp các sản phẩm này. Đầu tiên là Mạch CNC BoB Mach3 V1.4.1 được ra mắt với kích thước to hơn phiển bản cũ, có đế gài mạch giúp sản phẩm có thể dễ dàng lắp đặt trong các tủ điện.

Mọi tính năng hay thiết kế phần cứng phiên bản V1.4.1 giữ nguyên như phiên bản V1.3.3 đã chạy ổn định.
Ở phiên bản này, cổng LPT và USB có thể chọn nằm ngang hoặc thẳng đứng phù hợp với yêu cầu người dùng.

Video chạy phiên bản Mạch CNC BOB Mach3 LPT bản thử nghiệm V1.0 đầu tiên cùng Driver động cơ bước L297+L298 đầu tiên:

Điểm lại những mốc thời gian của sản phẩm Mạch CNC BoB Mach3 LPT V1 của MẠCH VIỆT CNC sản xuất, chúng ta có thể thấy làm được 1 sản phẩm nói chung chạy được, dùng được không khó, nhiều sản phẩm còn rất dễ làm, nhưng để 1 sản phẩm cạnh tranh sòng phẳng trên thị trường thương mại và được người dùng đón nhận nhiệt tình, tin tưởng thì các NSX hay hãng đều phải phát triển sản phẩm theo từng giai đoạn.

Tùy thuộc vào thị trường, phụ thuộc vào thị hiếu người dùng nước sở tại, sản phẩm muốn được tiêu thụ tốt cần được phát triển sản phẩm theo từng năm cùng với sự tâm huyết của đội ngũ công ty.

Cám ơn độc giả đã đọc bài !
Xin hẹn lại ở bài viết tiếp theo.
