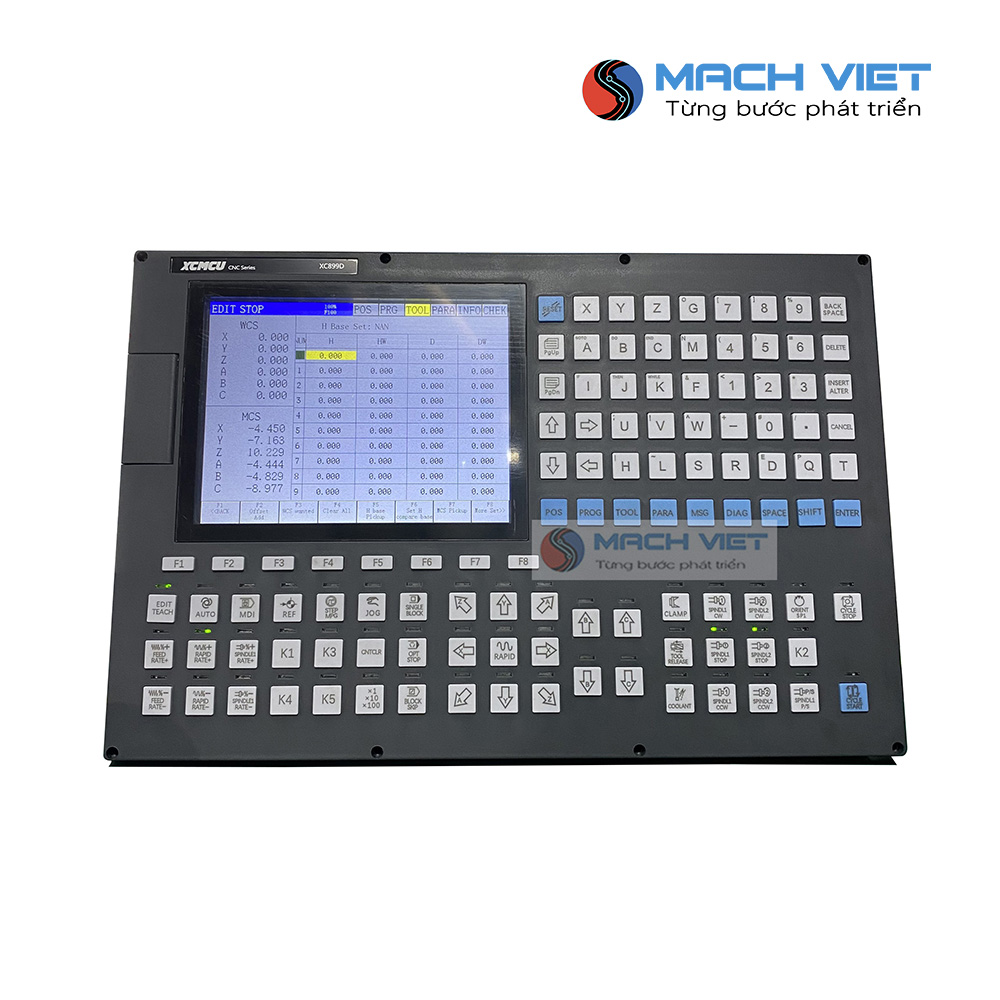

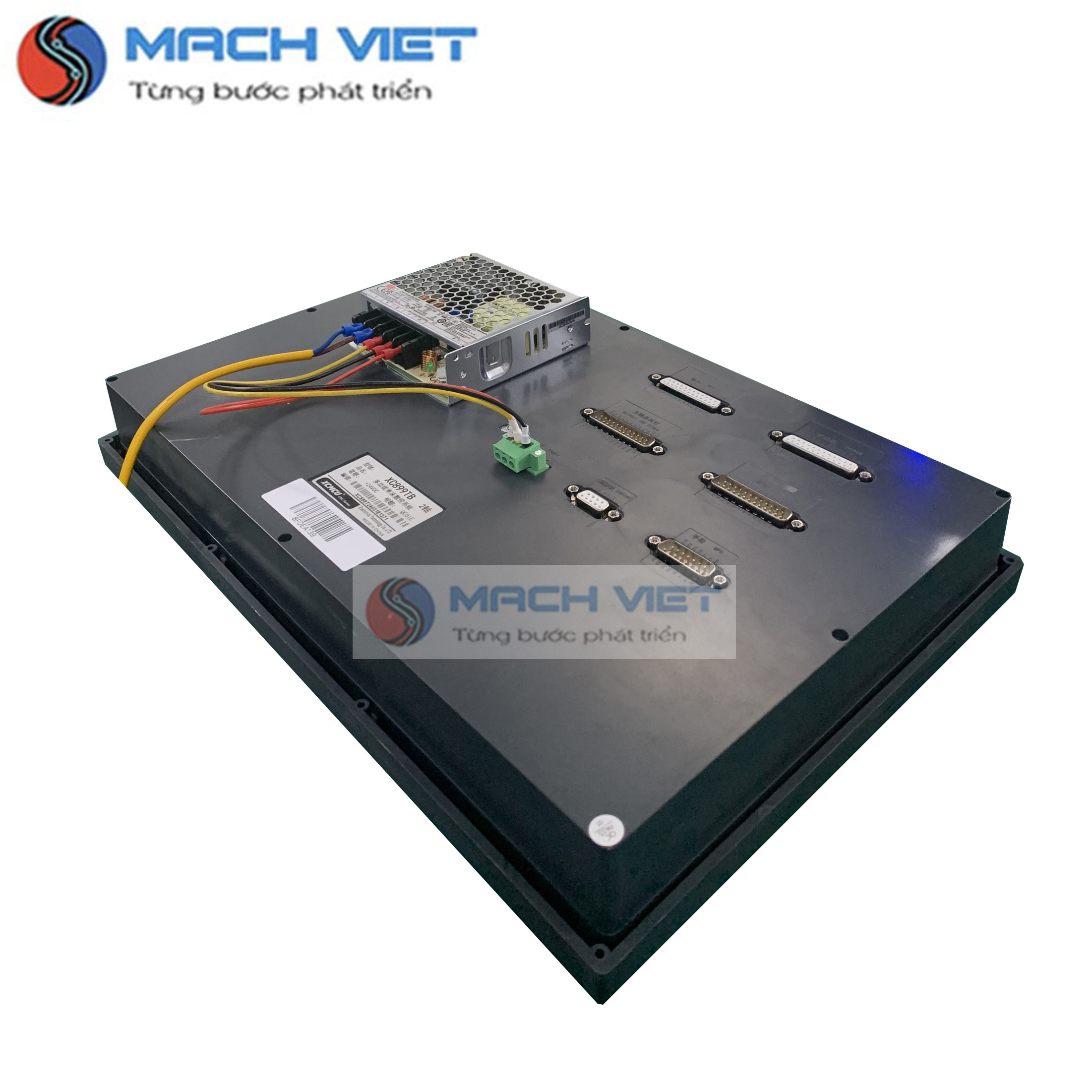

Bộ điều khiển máy phay CNC XC899DE – 5 trục

Mô tả

Thông số chung

Tổng quan về hệ thống

Hệ thống CNC đa chức năng khắc, phay, khoan và taro XC899D là hệ thống CNC thế hệ mới. Hỗ trợ khắc, phay, khoan, gia công taro. Nó sử dụng bộ vi xử lý hiệu suất cao 32 bit, công nghệ điều khiển đa tác vụ thời gian thực và công nghệ nội suy phần cứng, liên kết đầy đủ, thuật toán dự đoán phân đoạn dòng nhỏ tốc độ cao. Độ chính xác nội suy 0,001mm, tốc độ tối đa 30 m/phút. Nó là sự lựa chọn tốt nhất cho máy khắc, trung tâm gia công, trung tâm khoan và khai thác, máy phay CNC và máy khoan CNC.

Tính năng phần cứng và phần mềm hệ thống điều khiển số XC899D:

• Dựa trên bộ vi xử lý 32-bit, liên kết đầy đủ, độ chính xác nội suy 0,001mm, tốc độ tối đa 30 m/phút, hỗ trợ hướng + xung và xung trực giao.
• Màn hình LCD màu rộng 8,4 inch, độ phân giải 800×600, kiểu giao diện Windows. Được trang bị 8 phím chức năng mềm, dễ thao tác và học hỏi. Cung cấp phân loại tham số, nhật ký cảnh báo, chẩn đoán hệ thống và giao diện hiển thị phong phú khác, gỡ lỗi và bảo trì thuận tiện.
•  Mã lệnh G tiêu chuẩn quốc tế, tương thích với lệnh hệ thống FANUC.
• 40 loại mã lệnh G, hỗ trợ chu trình khoan, chu trình khai thác.
•  Hỗ trợ servo tuyệt đối truyền thông RS485.
•  Phần mềm chỉnh sửa toàn màn hình chương trình, tích hợp không gian chương trình lớn 500M, có thể lưu trữ N phần chương trình.
•  Với giao diện USB, hỗ trợ đọc và ghi file U, sao lưu dữ liệu.
•  Đầu vào 24(mở rộng tới 96) điểm, đầu ra 24(mở rộng đến 96) điểm (tùy chỉnh), linh hoạt và thuận tiện.
•  Giao diện hoạt động bằng tiếng Trung và tiếng Anh, thông tin trợ giúp đầy đủ, thao tác thuận tiện hơn.
•  Hệ thống sử dụng thuật toán tính toán thông số tăng tốc giảm tốc trước khi chạy, tạo độ mượt cao.
•  Hỗ trợ vù chiều dài dao và bán kính dao.
•  Hỗ trợ chạy thử bằng tay cầm, gỡ lỗi chương trình.
•  Hỗ trợ quyền thao tác đa cấp, quản lý thiết bị thuận tiện, có chức năng khóa hệ thống trong thời gian giới hạn.
• Hỗ trợ UG, Mastercam, PowerMill, FeatureCAM, ArtCAM, JDPaint, Wenthai và các tệp mã G phần mềm của bên thứ ba khác.
•  Hỗ trợ thư viện dao tự lập trình, sử dụng được cho nhiều loại đài dao.

Thông số kỹ thuật

Chức năng cơ bản

• Trục điều khiển 3~6 trục (X, Y, Z, A, B, C)
• Số lượng trục liên kết được kết nối hoàn toàn với nhau
•  Hỗ trợ thư viện dao, cần sửa code thư viện dao
•  Trục xoay 2 trục analog, trong đó trục chính số 1 có thể là trục kỹ thuật số (chiếm một trục kỹ thuật số)

Màn hình trục chính

•  Đơn vị lệnh tối thiểu 0,001 mm
•  Giá trị lệnh tối đa ±99999999 x đơn vị lệnh tối thiểu
•  Tốc độ chạy nhanh 30000 mm/phút
•  Tốc độ tiến dao nhanh F0, 25%, 50%, 75%,100%

Chế độ xung

1: Hướng + xung
2: xung trực giao (nếu driver hỗ trợ, khuyên dùng, chống nhiễu mạnh hơn, điều tiết cao hơn)
3: xung kép, tương thích với các ổ stepper cũ

• Có thể đặt tần số tối đa 100Khz, 250Khz, 500KHz. (Xung đầu ra trực giao chỉ 500KHz)
•  Tỷ lệ tốc độ chạy gia công, chạy không tải 0 ~ 150%
•  Tỷ số truyền điện tử 1 ~ 65,55:1 ~ 65,535
•  Tự động tính toán thông số tăng tốc và giảm tốc
•  Hỗ trợ kiểm tra chương trình bằng tay cầm.
•  Hỗ trợ lênh G00 (định vị nội suy tuyến tính)
•  Nội suy đường thẳng (G01), cung (G02/G03/G12), nội suy đường xoắn ốc
•  Tự động quay về điểm tham chiếu (G28)
•  Màn hình LCD TFT LCD 8,4 inch, độ phân giải 800×600 Các phím phần mềm MDI 8, Bước x1, x10, x100
•  Cổng giao tiếp USB flash drive
•  Có sẵn giao diện tay quay bên ngoài
•  Giao diện I/O 24/24 (có thể mở rộng lên 96/96)
•  Tạm dừng (giây): Có
•  Trạng thái dừng hoàn toàn: Có
•  Kiểm tra hành trình lưu trữ: Có
•  Hoạt động MDI: Có, hỗ trợ hoạt động nhiều giai đoạn

Reset

• Có sẵn công tắc nhảy
•  Có chạy từng dòng lệnh
•  Có sẵn công tắc bảo vệ chương trình
•  Có sẵn chức năng tự chẩn đoán
•  Nút tắt khẩn cấp
•  AC220V một pha+10%-15%, 50Hz±1Hz
•  Hệ tọa độ: Hệ tọa độ máy (G53), hệ tọa độ phôi (G92, G54 ~ G59), hệ tọa độ cục bộ (G52), mặt phẳng hệ tọa độ được quy chuẩn
•  Hệ tọa độ tự động Cài đặt: Có
•  Đầu vào dấu thập phân: Có

Chức năng phụ trợ:

•  Tùy chỉnh mã M, điều khiển bằng tay/MDI/tự động tiến, lùi, dừng; Điều khiển khởi động và dừng chất làm mát; Kiểm soát việc bắt đầu và dừng bôi trơn, v.v.

Chức năng trục chính

•  Chức năng trục chính: Trục chính kép (trục chính kỹ thuật số đơn)
• Trục xoay kỹ thuật: Trục xoay 1 hỗ trợ, chiếm một trục kỹ thuật số (trục Z không được hỗ trợ), tốc độ ổn định hơn.

Hỗ trợ Taro

• Có đầu ra analog trục chính, trục chính kép.

Chức năng công cụ

•  Chức năng công cụ hỗ trợ thay đổi công cụ tự động, hỗ trợ tâm dao, ba điểm để đặt tâm dao
• Bộ nhớ bù dụng cụ -9999.999 ~ 9999.999, 99 miếng
•  Công cụ bù công cụ dài và công cụ bán kính

Chỉnh sửa parameter

• Chỉnh sửa tham số chức năng, đầu vào chẩn đoán theo bit, chỉnh sửa chương trình, thực hiện phân đoạn đa chương trình MDI

Dung lượng lưu trữ 500M

• Số lượng chương trình được lưu trữ 500
•  Tên chương trình hiển thị tiếng Trung, tiếng Anh, số, tổ hợp
•  Tra cứu dòng lệnh: Có
•  Bỏ qua bất kỳ phân đoạn chương trình tùy chọn nào ở đó
•  Chuyển đổi chương trình: Có

Trải nghiệm người dùng:

• Hiển thị tiếng Trung, tiếng Anh
•  Tốc độ trục chính, lệnh M/S: Có

Kích thước tổng thể (cao × rộng × dày) 400×265×80

Kích thước mở (H x W) 388 x 248″
