Drive Leadshine DM542E

Mô tả

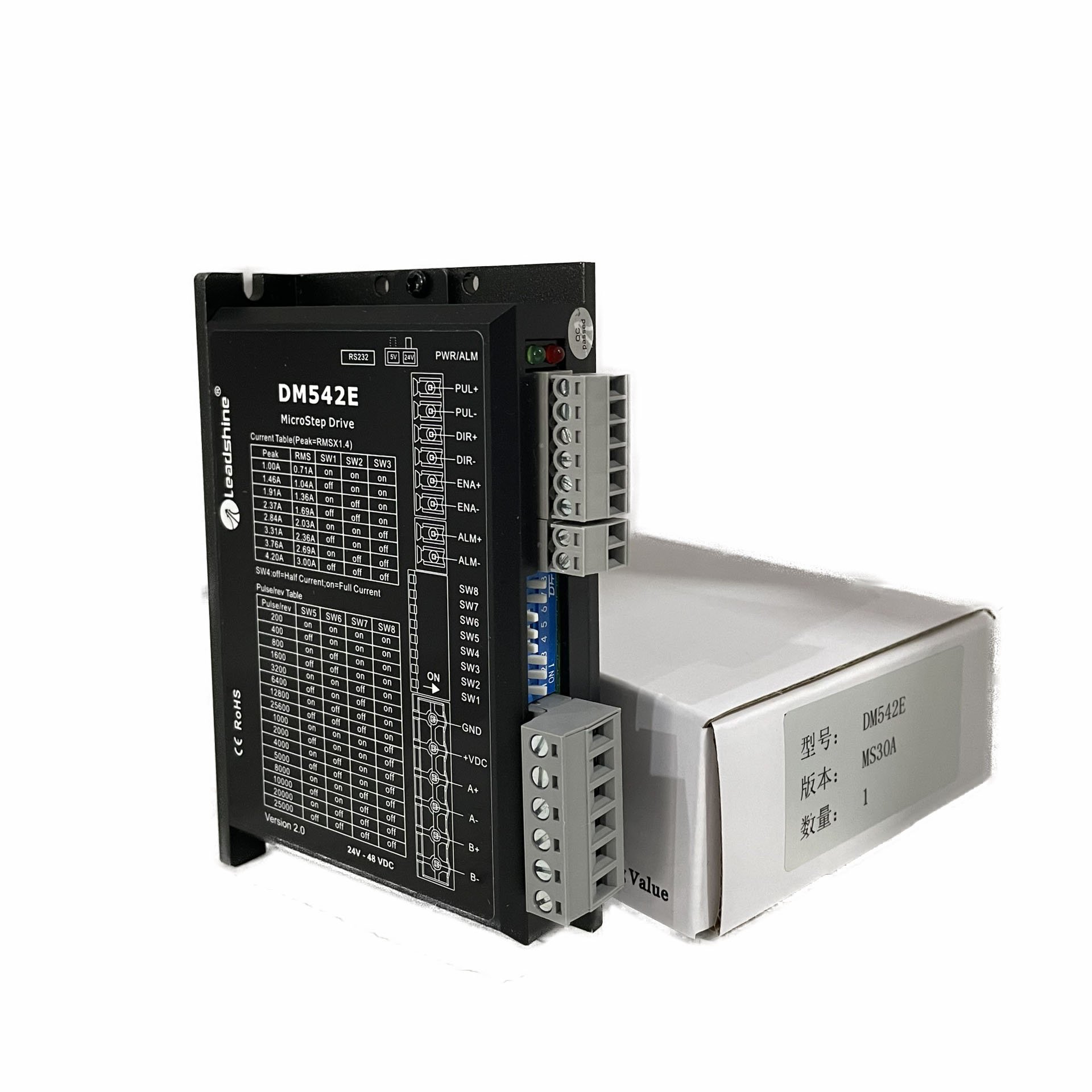

Giới thiệu chung Drive Leadshine DM542E

DM542E là bộ truyền động bước kỹ thuật số có thiết kế đơn giản và dễ thiết lập. Bằng cách triển khai công nghệ điều khiển bước tiên tiến của Leadshine, bộ truyền động bước này có thể cung cấp năng lượng cho động cơ bước 2 pha và 4 pha một cách trơn tru với mô-men xoắn tối ưu và độ nóng và tiếng ồn của động cơ thấp. Điện áp hoạt động của nó là 20-50VDC và có thể xuất ra dòng điện lên đến 4,2A.
Tất cả các bước vi mô và dòng điện đầu ra đều được thực hiện thông qua các công tắc DIP. Do đó, DM542E là lựa chọn lý tưởng cho các ứng dụng yêu cầu điều khiển bước và hướng đơn giản của động cơ bước NEMA 17, 23 và 24.

Thông số kỹ thuật

● Điều khiển bước và hướng (PUL/DIR)

● Điện áp đầu vào 18-50VDC (khuyến nghị 24-48VDC)

● Tần số xung đầu vào tối đa 200 KHz

● 16 độ phân giải vi bước từ 200-51.200 thông qua công tắc DIP

● 8 cài đặt dòng điện đầu ra từ 1,0-4,2A thông qua Công tắc DIP

● Giảm dòng điện nhàn rỗi xuống 50% hoặc 90% bằng lựa chọn thông qua SW4
