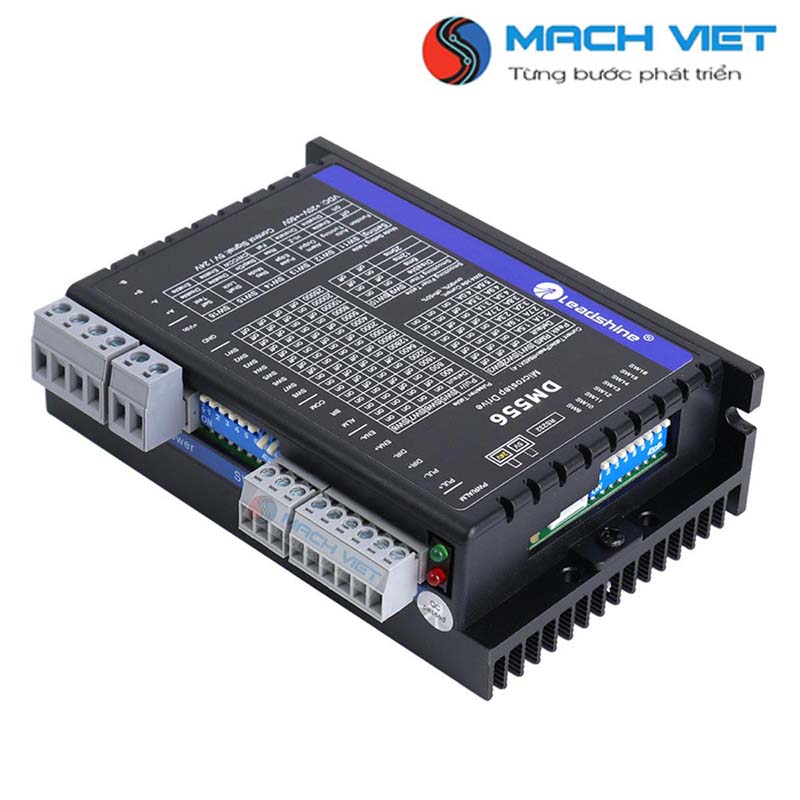

Driver điều khiển động cơ bước DM556 Leadshine V3.0 tích hợp mở phanh, chế độ nhận xung kép (CW/CCW)

1. Tổng quan về sản phẩm

Driver DM556 V3.0 LEADSHINE có kết nối truyền thông nối tiếp RS232

Driver DM556 là driver động cơ bước kỹ thuật số mới dựa trên driver động cơ bước DM được triển khai rộng rãi bởi hãng Leadshine (hơn 10 triệu đơn vị trong lĩnh vực này). Bên cạnh việc giữ nguyên các đặc điểm về thiết kế đơn giản, dễ dàng cài đặt, độ chính xác và độ tin cậy cao, Leadshine còn nâng cấp nó bằng cách áp dụng công nghệ điều khiển bước mới nhất và bổ sung thêm các tính năng nâng cao giúp mô-men xoắn tốt hơn (10-25%), thời gian đáp ứng nhanh hơn, điều khiển mượt mà hơn, tự kiểm tra dễ dàng, v.v.

Driver DM556 có thể cấp nguồn cho động cơ bước 2 pha (1,8°) và 4 pha (0,9°) một cách trơn tru với độ nhiễu và nhiệt độ của động cơ rất thấp. Nó có thể lấy điện áp cung cấp 20-50VDC và dòng điện đầu ra 0,5 đến 5,6A. Tất cả các cấu hình dòng vi mô và đầu ra có thể được thực hiện dễ dàng thông qua các công tắc DIP tích hợp. Loại điều khiển của nó (bước & hướng hoặc CW/CCW) và lệnh lọc trơn tru cũng có thể được cấu hình thông qua các công tắc DIP. Do đó, DM556 là lựa chọn lý tưởng cho nhiều ứng dụng yêu cầu điều khiển bước & hướng đơn giản hoặc điều khiển CW/CCW của động cơ bước NEMA 17, 23 và 24

2. Tính năng chính của sản phẩm

Driver động cơ bước DM556 được thiết kế để cấp nguồn cho động cơ bước lai 2 pha (1,8°) hoặc 4 pha (0,9°) NEMA17, 23 và 24. Nó có thể được áp dụng trong nhiều ngành công nghiệp (máy CNC, điện tử, y tế, tự động hóa, đóng gói…) cho các ứng dụng như bộ định tuyến CNC, máy phay, plasma, máy cắt laser, dây chuyền lắp ráp nhà máy, máy bán hàng tự động, v.v.

• Điều khiển bước và hướng (PUL/DIR) hoặc CW/CCW (xung kép)

• Tín hiệu đầu vào 5VDC từ bộ điều khiển hoặc 24VDC từ PLC
• Đầu ra báo lỗi như Servo
• Tự chạy được động cơ bước không cần tín hiệu bên ngoài (để test đấu nối động cơ, dây động cơ bước đứt không…)
• Có chế độ đóng mở phanh tự động với loại động cơ bước có phanh
• Điện áp nguồn 20-50VDC
• Tần số đầu vào xung tối đa 200 KHz (tùy chọn 500KHz)
• 16 độ phân giải microstep 200-25.600 qua công tắc DIP hoặc 200-51.200 qua phần mềm (tăng thêm 200)
• 8 cài đặt dòng điện đầu ra 1,8-5,6A qua Công tắc DIP hoặc 0,5-5,6A qua phần mềm (tăng 0,1)
• Làm mịn lệnh điều khiển có thể định cấu hình để giảm rung động cơ
• Lựa chọn giảm dòng điện nhàn rỗi xuống 50% hoặc 90% thông qua SW4
• Tự kiểm tra thuận tiện để chẩn đoán dễ dàng
• Tự động điều chỉnh để phù hợp với các động cơ bước NEMA 17, 23, 24 phạm vi rộng
• Chống cộng hưởng cho mô-men xoắn tối ưu, chuyển động cực kỳ mượt mà, nhiệt độ động cơ và độ nhiễu thấp
• Khởi động mềm no “jump” khi bật nguồn
• Bảo vệ lỗi quá điện áp, quá dòng và cáp động cơ
• Chứng nhận CE và tuân thủ RoHS

Tài liệu kỹ thuật: DM556 Manual (Tài liệu khác: Datasheet of DM Series Stepper Driver)

3. Thiết lập vi bước

4. Thiết lập dòng tải

Lưu ý: Công tắc SW4 dùng để chọn chế độ giảm dòng khi giữ bước, ở chế độ mặc định (off) dòng điện giữ cứng động cơ bước bằng 1/2 dòng điện cài đặt, gạt công tắc SW4 xuống dòng điện giữ bước bằng dòng điện cài đặt.

5. Sơ đồ đấu dây
