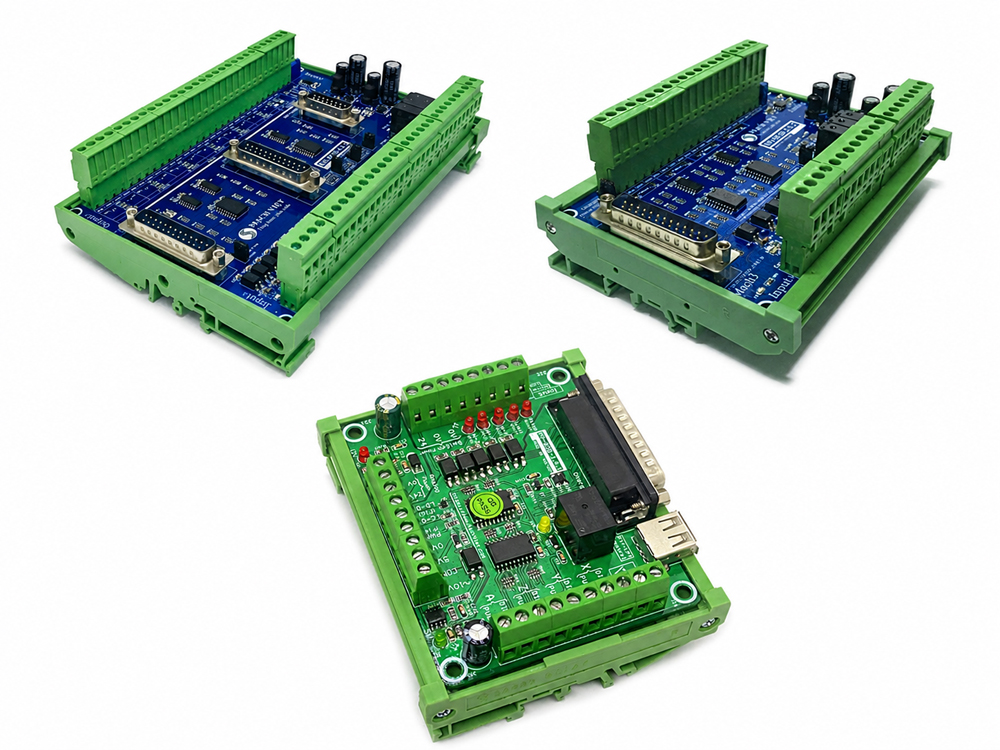

So Sánh Thông Số Kỹ Thuật Mạch CNC BOB MACH3 LPT Các Phiên Bản

Mạch đệm giao tiếp (Breakout Board – BOB) là một thành phần không thể thiếu trong hệ thống điều khiển máy CNC sử dụng phần mềm Mach3 qua cổng LPT. Nhằm đáp ứng từ các nhu cầu tự chế máy CNC nhỏ (DIY) cho đến các hệ thống máy CNC công nghiệp đòi hỏi độ chính xác cao.

Trong bài viết này, chúng ta sẽ cùng đặt lên bàn cân 3 phiên bản phổ biến: BOB Mach3 LPT V1.4.1, BOB Mach3 LPT V2.5.2, và BOB Mach3 LPT V4.4.x để tìm ra sự khác biệt và lựa chọn phiên bản phù hợp nhất cho nhu cầu của bạn.

I. Bảng so sánh thông số kỹ thuật tổng quan

Tải xuống tài liệu:

II. Phân tích chi tiết từng phiên bản

1. Mạch CNC BOB Mach3 LPT V1.4.1 – Giải pháp kinh tế cho máy CNC vừa và nhỏ

• Ứng dụng chủ yếu: Máy khắc laser, máy in 3D (3D Laser Engraving), máy phay CNC loại nhỏ hoặc vừa (DIY).
• Đặc điểm nổi bật: Đây là phiên bản nâng cấp thay thế dòng V1.3.3 cũ với kích thước lớn hơn và bổ sung sẵn đế gài tủ điện, loại bỏ hoàn toàn các nhược điểm của hàng giá rẻ Trung Quốc. Mạch tích hợp tính năng bảo vệ an toàn Charge Pump giúp triệt tiêu hoàn toàn nhiễu xung xuất hiện ở cổng LPT trước khi bật phần mềm Mach3.
• Điểm lưu ý: Mạch xuất tín hiệu xung thường (không phải vi sai) và cần cấp cả hai nguồn +5VDC và +24VDC để hoạt động độc lập.

2. Mạch CNC BOB Mach3 LPT V2.5.2 – Sự chính xác vượt trội nhờ Xung Vi Sai

• Ứng dụng chủ yếu: Máy CNC công nghiệp sử dụng động cơ bước (Step), động cơ Hybrid Servo hoặc AC Servo đòi hỏi độ chính xác cao.
• Đặc điểm nổi bật: Bước cải tiến lớn nhất trên bản V2.5.2 chính là khả năng xuất xung vi sai (Differential). Tín hiệu vi sai giúp chống nhiễu cực tốt, đảm bảo động cơ chạy vị trí chính xác tuyệt đối mà không lo bị mất bước do nhiễu môi trường công nghiệp.
• Ngoài ra, tính năng Charge Pump được tối ưu cho tốc độ phản hồi nhanh hơn. Số lượng relay tăng từ 1 lên 3 relay giúp bạn điều khiển tắt/mở được nhiều thiết bị ngoại vi hơn (bơm nước, hút bụi, đèn báo…). Nguồn cấp được tối giản chỉ cần duy nhất nguồn +24VDC.

3. Mạch CNC BOB Mach3 LPT V4.4.x – Đỉnh cao điều khiển 6 trục và Tích hợp Tay cầm MPG

• Ứng dụng chủ yếu: Các dòng máy CNC công nghiệp quy mô lớn, máy phay kim loại đa trục đòi hỏi hệ thống In/Out phức tạp và cần sự linh hoạt khi vận hành bằng tay cầm.
• Đặc điểm nổi bật: V4.4.x là phiên bản cao cấp nhất, đột phá hoàn toàn nhờ việc sử dụng cùng lúc 2 cổng LPT đầu vào. Điều này giải quyết bài toán thiếu chân tín hiệu, cho phép điều khiển nội suy mượt mà cùng lúc 6 trục (X, Y, Z, A, B, C) mà không gặp tình trạng delay tín hiệu.
• Số lượng chân đầu vào được mở rộng lên tới 18 cổng Input (đều có cách ly Opto an toàn). Điểm ăn tiền lớn nhất là mạch tích hợp sẵn giắc cắm tay cầm MPG vi sai, giúp người vận hành có thể dễ dàng căn chỉnh dao, rà phôi trực quan trực tiếp trên máy công nghiệp giống như các hệ điều khiển chuyên dụng (Fanuc, Mitsubishi…).

III. Điểm chung của cả 3 phiên bản

Dù ở phân khúc nào, các sản phẩm BOB Mach3 LPT của Mạch Việt đều sở hữu những tiêu chuẩn chất lượng cao:

• Tích hợp đầy đủ bo mạch đệm: Có đầu ra Analog (0~10V) để điều khiển biến tần và đầu ra PWM (0~5V) để điều khiển Laser hoặc Spindle DC.
• Độ bền cao & Dễ lắp đặt: Tất cả đều trang bị sẵn đế gài nhựa để dễ dàng cố định vào tủ điện một cách chắc chắn, chú thích bằng tiếng Việt rõ ràng trên board mạch.
• Khả năng mở rộng: Cả 3 mạch đều có thể kết hợp với card chuyển đổi UC100 trong trường hợp người dùng muốn giao tiếp với phần mềm Mach3 qua cổng USB thay vì cổng LPT truyền thống.

IV. Lời khuyên lựa chọn

• Chọn V1.4.1 nếu bạn làm máy CNC cá nhân, máy gia công gỗ/nhựa nhẹ nhàng, hoặc máy cắt khắc Laser 3D với chi phí tối ưu nhất.
• Chọn V2.5.2 nếu bạn nâng cấp lên động cơ Servo/Hybrid Servo công nghiệp, cần độ chính xác cao về vị trí và khả năng chống nhiễu điện trường tốt.
• Chọn V4.4.x nếu hệ thống máy của bạn có từ 5-6 trục, cần dùng nhiều cảm biến giới hạn hành trình/đầu vào I/O phức tạp và bắt buộc phải có tay cầm MPG điều khiển từ xa để vận hành chuyên nghiệp.
