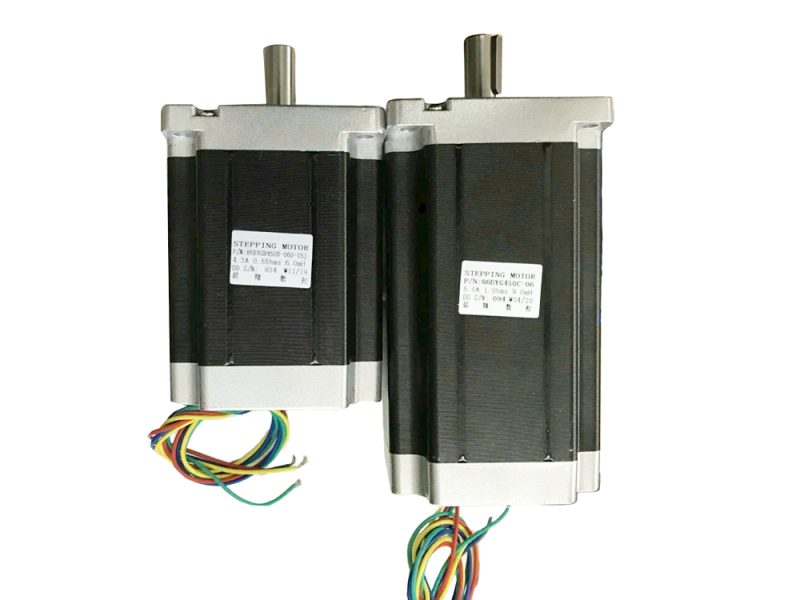

Trên tay dòng sản phẩm động cơ bước 86BYG450 series (NEMA34)

rong lĩnh vực chế tạo máy công nghiệp và các hệ thống tự động hóa, động cơ bước (Stepper Motor) luôn là sự lựa chọn hàng đầu nhờ khả năng điều khiển vị trí chính xác và độ bền cao. Trong đó, dòng động cơ bước 86BYG450 series (gồm các mã 86BYG450A, 86BYG450B và 86BYG450C) chuẩn kích thước NEMA34 là một trong những giải pháp truyền động lực mẽ, được ứng dụng rộng rãi nhất trên các dòng máy CNC, máy cắt plasma và hệ thống dây chuyền công nghiệp.

1. Tổng quan thiết kế và Đặc tính kỹ thuật chung

Dòng động cơ bước 86BYG450 series được thiết kế với khung vỏ kim loại chắc chắn, khả năng chống nhiễu tốt và đảm bảo độ ổn định cao khi vận hành liên tục. Tất cả các model trong dòng sản phẩm này đều chia sẻ chung một số thông số nền tảng:

Kích thước mặt bích: 86 × 86 mm (Chuẩn NEMA34) – phù hợp cho các cấu trúc máy cơ khí hạng trung và lớn.
Đường kính trục: 14 mm (Đảm bảo khả năng truyền mô-men xoắn lớn mà không bị biến dạng trục).
Góc bước (Step Angle): 1.8°/step (Tương đương 200 bước trên một vòng quay tiêu chuẩn, giúp kiểm tra và tinh chỉnh vị trí mịn màng khi kết hợp với Driver vi bước).
Dòng điện chịu tải: 4A.
Chế độ bảo hành: Sản phẩm chính hãng được bảo hành 6 tháng.

2. Sự khác biệt giữa các model: 86BYG450A, 86BYG450B và 86BYG450C

Điểm khác biệt lớn nhất giữa ba mã sản phẩm này nằm ở chiều dài thân động cơ. Thân động cơ càng dài thì cuộn dây bên trong càng lớn, mang lại lực kéo (Mô-men xoắn) càng mạnh mẽ trên trục output.

Tùy vào tải tải trọng của cơ cấu máy, người dùng có thể lựa chọn 1 trong 3 phiên bản:

Tên Model	Chiều dài thân (Length)	Mô-men xoắn trên trục (Holding Torque)	Dòng chịu tải
86BYG450A	78 mm	4 Nm	4A
86BYG450B	114 mm	8 Nm	4A
86BYG450C	156 mm	12 Nm	4A

3. Ứng dụng thực tế của dòng 86BYG450 Series

Nhờ dải lực kéo trải dài từ tầm trung (4Nm) đến rất khỏe (12Nm), dòng động cơ bước size 86 này đáp ứng được hầu hết các yêu cầu khắt khe trong chế tạo máy cơ khí chính xác:

Máy CNC: Sử dụng để kéo các trục X, Y, Z trên máy phay CNC, máy điêu khắc gỗ, máy cắt quảng cáo tầm trung.
Máy cắt Plasma / Laser: Đảm bảo độ mượt mà, chính xác cao cho các chuyển động tịnh tiến dắt dao cắt.
Dây chuyền tự động hóa: Ứng dụng trong hệ thống băng tải phân loại, cơ cấu tay gắp rô-bốt, hoặc các máy đóng gói công nghiệp đòi hỏi độ phản hồi chính xác không sai lệch.
