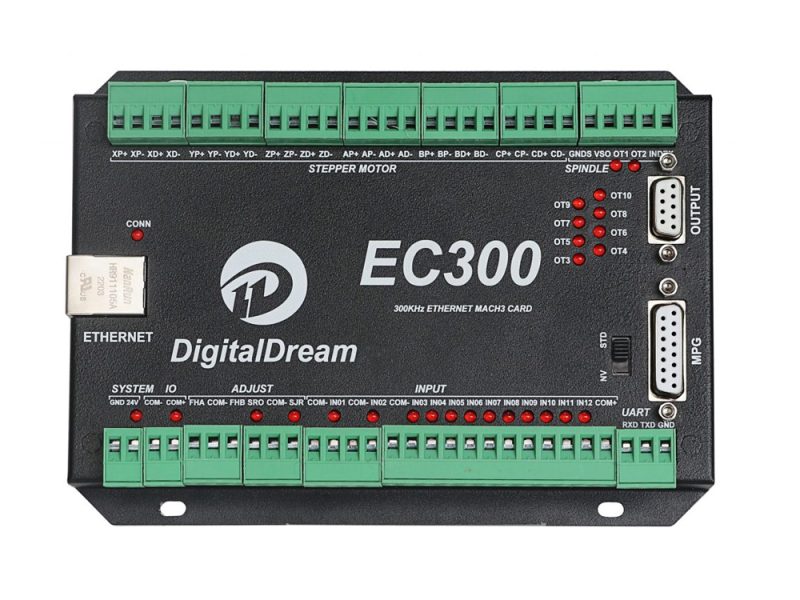

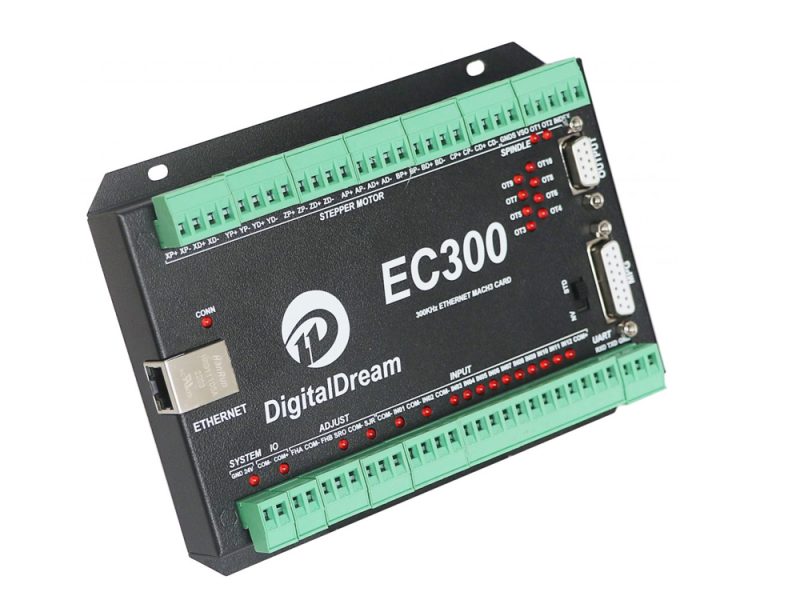

Bộ điều khiển chuyển động CNC EC300

Bộ điều khiển chuyển động EC300 là thiết bị cho phép máy tính giao tiếp và điều khiển nhiều loại thiết bị điều khiển chuyển động khác nhau, chẳng hạn như động cơ bước và động cơ servo. Nó có cổng Ethernet để giao tiếp với máy tính và có thể hỗ trợ điều khiển chuyển động lên đến 6 trục. Bộ điều khiển có tần số tối đa 300 kHz và hoạt động ở điện áp 24V DC. Nó tương thích với phần mềm Mach3, thường được sử dụng cho các ứng dụng điều khiển chuyển động, và cũng hỗ trợ sử dụng các thiết bị MPG (máy phát xung thủ công) tiêu chuẩn. Bộ điều khiển có thể được sử dụng với nhiều loại trình điều khiển động cơ bước và servo, cho phép nó điều khiển nhiều loại thiết bị điều khiển chuyển động. Nó thường được sử dụng trong các ứng dụng như máy công cụ CNC, robot và hệ thống sản xuất tự động.

EC300 là một bo mạch mở rộng Ethernet CNC hiệu suất cao dành cho phần mềm Mach 3, hỗ trợ MPG tiêu chuẩn và Digital Dream MPG. Bộ điều khiển CNC Ethernet có thể giao tiếp với mạng máy tính điều khiển. Kết nối mạng có thể được thiết lập trực tiếp hoặc thông qua các thiết bị định tuyến/chuyển mạch.

Thông số kỹ thuật

Điều khiển chuyển động 3-6 trục (X, Y, Z, A, B, C) tùy chọn, tần số đầu ra tối đa 300 KHz/trục;
Kết nối Ethernet với phần mềm Mach 3;
Nguồn điện chính 24VDC, dòng điện phải lớn hơn 1A;
Nguồn I/O là nguồn điện đầu vào 24VDC, dòng điện phải lớn hơn 1A (Bộ điều khiển đã cung cấp nguồn cho cổng I/O, không cần nguồn điện ngoài nữa);
12 cổng đầu vào kỹ thuật số cách ly quang, 10 cổng đầu ra kỹ thuật số cách ly quang;
1 cổng đầu ra analog điều chỉnh tốc độ 0-10V cho trục chính (có thể chuyển đổi thành cổng đầu ra PWM);
Chip điều khiển chuyển động ARM, hai đầu ra rơle;
Tương thích với MPG tiêu chuẩn và cả MPG kỹ thuật số Dream.
