Các Bộ Truyền Động Điều Hòa GIGA Được Phân Phối Bởi Mạch Việt: Đỉnh Cao Truyền Động Độ Chính Xác

Tháng sáu 27, 2026
,
Các Bộ Truyền Động Điều Hòa GIGA Được Phân Phối Bởi Mạch Việt: Đỉnh Cao Truyền Động Độ Chính Xác

Trong lĩnh vực tự động hóa công nghiệp cao cấp, robot chế tạo và các thiết bị bán dẫn, nhu cầu về một hệ thống truyền động có kích thước siêu nhỏ gọn nhưng sở hữu độ chính xác tuyệt đối là vô cùng khắt khe. Đáp ứng xu hướng đó, Mạch Việt (machviet.com) – đơn vị uy tín hàng đầu trong cung ứng linh kiện điện tử và giải pháp tự động hóa CNC tại Việt Nam – tự hào phân phối chính hãng Các bộ truyền động điều hòa GIGA (thương hiệu GIGA Precision / Gigager).

Bộ truyền động điều hòa (Harmonic Drive / Harmonic Reducer) của GIGA là bước đột phá công nghệ, thay đổi hoàn toàn mô hình truyền động cơ khí truyền thống bằng cách tận dụng biến dạng đàn hồi có kiểm soát của các linh kiện kim loại mềm. Dưới đây là bài viết giới thiệu chi tiết về nguyên lý, đặc điểm công nghệ và các dòng sản phẩm GIGA tiêu biểu đang được Mạch Việt cung cấp tới khách hàng.

1. Nguyên Lý Hoạt Động Và Ưu Điểm Vượt Trội Của Bộ Truyền Động Điều Hòa GIGA

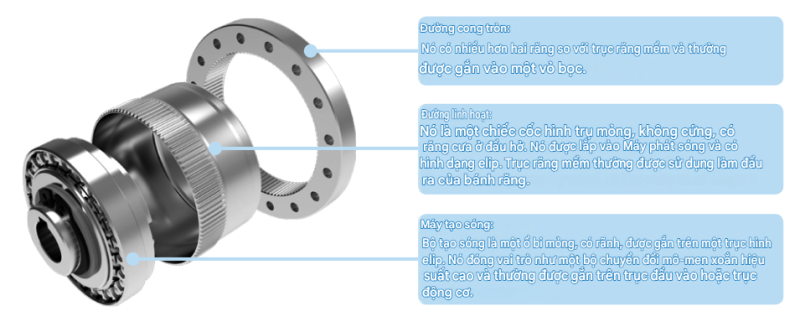

Khác với hộp số hành tinh hay các loại hộp giảm tốc bánh răng thông thường sử dụng cơ cấu cứng, bộ truyền động điều hòa GIGA cấu tạo từ ba thành phần cơ bản đồng trục: Bộ tạo sóng (Wave Generator), Bánh răng linh hoạt (Flexspline/Vòng mềm) và Bánh răng cứng (Circular Spline/Vòng cứng). Khi bộ tạo sóng quay, nó làm vòng mềm biến dạng đàn hồi liên tục, giúp các răng của vòng mềm và vòng cứng ăn khớp cuốn chiếu, từ đó tạo ra tỷ số giảm tốc cực lớn.

Dịch tự động

Nhờ áp dụng công nghệ mô phỏng tiên tiến bằng phần mềm ANSYS giúp sai số thiết kế nhỏ hơn 1 micron, sản phẩm sở hữu những ưu điểm vượt trội:

  • Độ rơ bằng 0 (Zero Backlash): Cơ chế ăn khớp đặc thù giúp triệt tiêu hoàn toàn độ rơ cơ khí, mang lại độ chính xác định vị và độ lặp lại vị trí hoàn hảo – yếu tố sống còn của các khớp robot.
  • Tỷ số truyền siêu lớn trên một trục đơn: Chỉ với một cấp truyền động duy nhất cấu trúc đồng trục, hộp giảm tốc điều hòa GIGA có thể đạt tỷ số truyền từ 1:50 đến 1:160.
  • Khả năng chịu tải cực cao: Răng của GIGA được thiết kế theo biên dạng vòng cung, tăng tối đa diện tích tiếp xúc bề mặt giữa các răng. Lực tải được phân bổ trên nhiều răng cùng lúc, làm giảm áp lực trên mỗi đơn vị diện tích và cho khả năng chịu tải momen xoắn lớn hơn các kết cấu cơ khí thông thường.
  • Siêu nhẹ và nhỏ gọn: Tích hợp vật liệu hiệu suất cao cùng thiết kế tối giản giúp cắt giảm đáng kể khối lượng và thể tích của thiết bị so với các bộ giảm tốc truyền thống có cùng công suất.

2. Các Dòng Bộ Truyền Động Điều Hòa GIGA Phân Phối Bởi Mạch Việt

Để đáp ứng tối đa các không gian thiết kế cơ khí đa dạng, Mạch Việt cung cấp đầy đủ các dòng sản phẩm bộ truyền động điều hòa tiêu chuẩn từ GIGA:

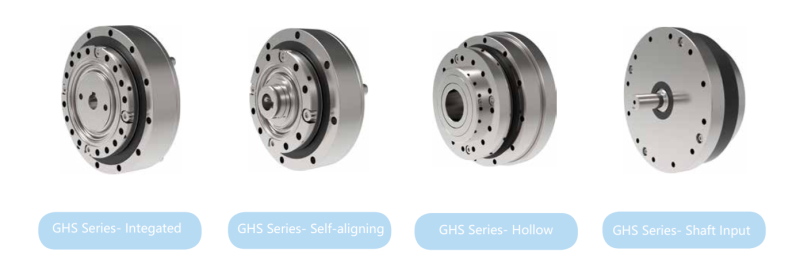

Dòng GHS Series (Dạng mặt bích phẳng – Silk Hat Type)

Đây là dòng sản phẩm có cấu trúc tiêu chuẩn nhưng sở hữu thiết kế dạng phẳng (flat shape) cực kỳ nhỏ gọn, tối ưu không gian gá đặt. Dòng GHS có các biến thể chuyên biệt:

  • GHS-I (Integrated): Dòng tích hợp nguyên khối, lắp đặt nhanh chóng, độ cứng vững cao.
  • GHS-A (Self-aligning): Khả năng tự căn chỉnh tâm, giảm thiểu ứng suất do sai lệch gá đặt cơ khí.
  • GHS-K (Hollow): Thiết kế trục rỗng với đường kính lỗ mở lớn. Đây là giải pháp hoàn hảo giúp luồn dây điện, đường ống khí hoặc ống bôi trơn xuyên qua tâm hộp số, rất phổ biến trên các cánh tay robot công nghiệp.
  • GHS-S (Shaft Input): Đầu vào dạng trục đặc, kết nối linh hoạt thông qua khớp nối.

Dòng GHC Series (Cấu trúc dạng cúp tiêu chuẩn – Cup-shaped)

Dòng sản phẩm có bánh răng linh hoạt (flexspline) mang cấu trúc dạng cúp (cup-shaped) truyền thống. Trục đầu vào được kết nối với bộ tạo sóng thông qua khớp nối rãnh chéo (cross slider coupling). Dòng GHC (bao gồm các mã GHCi / GHC-GI cho bản tích hợp và GHC-A / GHC-GA cho bản tự căn chỉnh) nổi tiếng với độ ổn định truyền tải cao, chuyển động êm ái và độ chính xác xoay vòng tuyệt vời.

Dòng GHD Series (Cúp siêu ngắn – Dwarf Cup)

Đúng như tên gọi, dòng GHD sở hữu cấu trúc vòng mềm dạng mặt bích rỗng siêu mỏng và siêu ngắn, giúp tiết kiệm không gian lắp đặt theo chiều dọc một cách tối đa. Sản phẩm được trang bị sẵn vòng bi con lăn chéo (crossed roller bearings) độ chính xác cao và độ cứng cực lớn bên trong, giúp chịu tải trọng hướng tâm và tải trọng lật cực tốt.

Dòng GHT Series (Siêu phẳng, siêu nhẹ – Ultra-flat Short Cup)

Được thiết kế dưới dạng một tổ hợp siêu phẳng, siêu nhẹ và tối giản, dòng GHT là lựa chọn hàng đầu để lắp đặt tại các khớp cuối (end joints) của robot nghệ thuật, robot cộng tác (Cobot) hoặc các bộ giảm tốc siêu nhỏ gọn ở đầu cuối của dây chuyền đóng gói, lắp ráp linh kiện điện tử.

Danh mục sản phẩm tham khảo

https://gigavietnam.com/danh-muc-san-pham/bo-truyen-dong-dieu-hoa

3. Ứng Dụng Thực Tiễn

Các dòng bộ truyền động điều hòa GIGA do Mạch Việt phân phối hiện đang là “trái tim chuyển động” trong nhiều hệ thống công nghệ cao:

  • Robot công nghiệp đa trục & Robot cộng tác (Cobots): Lắp đặt tại các khớp xoay yêu cầu chuyển động mượt mà, dừng đỗ chính xác và không có độ rơ.
  • Ngành sản xuất chất bán dẫn và thiết bị 3C: Ứng dụng trong các máy gắp đặt linh kiện điện tử, linh kiện điện thoại di động yêu cầu sai số mức micron.
  • Thiết bị Y tế cao cấp: Cơ cấu dịch chuyển của robot phẫu thuật, máy quét CT, thiết bị xét nghiệm cần sự vận hành cực kỳ êm ái, độ ồn thấp và an toàn tuyệt đối.
  • Hệ thống Năng lượng mới: Các dây chuyền sản xuất pin lithium tự động hóa tốc độ cao.

Kỹ Thuật Lắp Đặt Và Khuyến Nghị Từ Mạch Việt

Để bộ truyền động điều hòa GIGA đạt tuổi thọ tối đa (trên 20.000 giờ vận hành), đội ngũ kỹ sư của Mạch Việt khuyến nghị khách hàng lưu ý các tiêu chuẩn lắp đặt sau:

  1. Môi trường lắp đặt: Thực hiện trong môi trường sạch sẽ, không để bụi bẩn hoặc dị vật lọt vào lòng hộp số.
  2. Bôi trơn chuyên dụng: Các vòng bi linh hoạt và mặt trong của vòng mềm cần được tra đều mỡ bôi trơn chuyên dụng, điền đầy khoảng 80% khoang trống kết nối. Cần thay mỡ định kỳ sau mỗi 3.000 giờ hoạt động.
  3. Kiểm soát nhiệt độ: Đảm bảo nhiệt độ cân bằng nhiệt của hộp giảm tốc không vượt quá 70°C và mức tăng nhiệt độ dưới 40°C khi vận hành liên tục.

Để nhận bản vẽ kỹ thuật chi tiết (2D/3D), tư vấn tính toán chọn mã sản phẩm (GHS, GHC, GHD, GHT) phù hợp với động cơ của bạn, quý khách vui lòng truy cập website chính thức machviet.com hoặc liên hệ hotline kỹ thuật của Mạch Việt để được hỗ trợ nhanh chóng nhất.
